Funções, princípios de funcionamento e tipos explicados: O que um condensador faz?

Um condensador é um trocador de calor que remove o calor de um gás refrigerante, convertendo-o novamente ao estado líquido para que o ciclo de refrigeração possa continuar. Resumindo: libera o calor absorvido dentro de um espaço frio para o ambiente externo. Sem um condensador funcionando adequadamente, nenhum sistema de refrigeração ou ar condicionado pode operar com eficiência – ou mesmo funcionar.

Esteja você gerenciando uma instalação de armazenamento refrigerado, operando um resfriador industrial ou especificando equipamentos para uma oficina de temperatura constante, compreender a função, os tipos e as métricas de desempenho do condensador o ajudará a tomar decisões mais inteligentes e econômicas.

Definição de condensador: o que exatamente é um condensador?

Um condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "lado alto" de um circuito de refrigeração ou ar condicionado - depois do compressor e antes da válvula de expansão. A mudança de fase de gás para líquido libera calor latente, que o condensador transfere para um meio de resfriamento (ar ou água).

Na linguagem cotidiana, as pessoas às vezes confundem “condensador” com “compressor”. A distinção é simples:

• Compressor – aumenta a pressão e a temperatura do gás refrigerante.
• Condensador – rejeita o calor e transforma esse gás quente novamente em líquido.

A palavra "condensação" descreve este processo de mudança de fase. Você também verá escrito como unidade de condensação quando o condensador é emparelhado com um compressor em um único conjunto embalado.

Como funciona um condensador? Passo a passo

A operação do condensador segue quatro estágios claros dentro do ciclo de refrigeração mais amplo:

1. Entra gás quente. O vapor refrigerante superaquecido do compressor (normalmente 60–90 °C) flui para a entrada do condensador.
2. Dessuperaquecimento. O vapor primeiro esfria até sua temperatura de saturação (condensação) à medida que viaja através da bobina ou dos tubos.
3. Condensação. Umt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. É aqui que ocorre cerca de 70–80% da rejeição total de calor.
4. Sub-resfriamento. O refrigerante agora líquido esfria alguns graus abaixo da saturação antes de sair do condensador, melhorando a eficiência do sistema e evitando gás flash na linha de líquido.

O meio de resfriamento – ar soprado por ventiladores ou água circulada por uma torre – absorve esse calor e o leva para longe do sistema. A diferença de temperatura entre o refrigerante e o meio de resfriamento (chamado temperatura de aproximação ) determina diretamente a eficiência do funcionamento do condensador; uma abordagem menor significa maior eficiência.

Principais funções de um condensador em um sistema de refrigeração

O condensador executa diversas funções sobrepostas, todas essenciais para a confiabilidade do sistema e eficiência energética:

Rejeição de calor

O propósito principal. O condensador expele o calor coletado do espaço refrigerado mais o calor adicionado pelo compressor. Para um sistema de refrigeração de 10 kW, um condensador normalmente rejeita 12–14 kW de calor (os 2–4 kW extras vêm do trabalho do compressor).

Conversão de Fase Refrigerante

Ao converter vapor refrigerante em líquido, o condensador permite que a válvula de expansão e o evaporador funcionem. Sem condensação = sem refrigerante líquido = sem efeito de resfriamento a jusante.

Regulação de pressão no lado alto

A capacidade do condensador de rejeitar calor determina a pressão de condensação. Um condensador subdimensionado ou sujo aumenta a pressão no cabeçote, o que força o compressor a trabalhar mais, aumentando o consumo de energia em até 3–5% por aumento de 1 °C na temperatura de condensação .

Sub-resfriamento do refrigerante líquido

Um well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

Protegendo a vida útil do compressor

Ao manter as pressões de descarga dentro dos limites do projeto, o condensador evita o superaquecimento do compressor e o estresse mecânico – uma das principais causas de falha prematura do compressor.

Tipos de condensadores: resfriados a ar x resfriados a água x evaporativos

Cada um dos três tipos principais de condensador se adapta a diferentes aplicações, climas e orçamentos:

Umir-Cooled Condensers

O tipo mais utilizado globalmente. O ar ambiente é forçado sobre serpentinas aletadas por um ou mais ventiladores. Nenhuma infraestrutura hídrica é necessária , tornando a instalação simples e os custos de manutenção baixos. A série de condensadores resfriados a ar da Brozercool usa bobinas de aletas de alumínio com tubo de cobre de alta eficiência com motores de ventilador EC, alcançando taxas específicas de rejeição de calor acima de 1,8 kW/m².

Condensadores resfriados a água

Trocadores de calor do tipo casco e tubo ou placas que utilizam água como meio de resfriamento. Eles alcançam temperaturas de condensação mais baixas, melhorando o COP do sistema ao 10–20% em comparação com resfriado a ar no mesmo ambiente, mas exigem torres de resfriamento, tratamento de água e manutenção mais complexa.

Condensadores Evaporativos

A água é borrifada sobre a bobina enquanto o ar é soprado; a evaporação resfria a bobina abaixo da temperatura ambiente de bulbo seco. Ideal onde a água está disponível, mas não é abundante, e onde as temperaturas ambientes são altas.

Qual é o uso de um condensador em diferentes indústrias?

Os condensadores aparecem onde quer que o calor precise ser transferido de um lugar para outro. Aqui estão os aplicativos mais comuns do mundo real:

• Câmaras frigoríficas e de conservação fresca – Unidades condensadoras resfriadas a ar mantêm temperaturas de 10 °C a -30 °C, preservando carnes, produtos hortifrutigranjeiros, laticínios e produtos farmacêuticos.
• Oficinas de temperatura constante – O controle preciso de condensação mantém as temperaturas do processo dentro de ±0,5 °C para fabricação de eletrônicos e usinagem de precisão.
• Resfriadores industriais – Condensadores resfriados a água em chillers de parafuso ou centrífugos atendem grandes cargas de HVAC que variam de 100 kW a vários MW.
• Racks de refrigeração paralelos – Supermercados e centros de distribuição de alimentos usam sistemas paralelos de múltiplos compressores que compartilham um único grande condensador para reduzir a pressão de pico de descarga.
• Refrigeração de processo fora do padrão – Fábricas de produtos químicos, cervejarias e data centers usam condensadores integrados em skids de refrigeração personalizados.
• Unidades de parafuso de baixa temperatura – Túneis de congelamento rápido e equipamentos de liofilização dependem de condensadores de alta pressão para operações de −40 °C a −60 °C.

Fatores que afetam o desempenho do condensador

Compreender o que degrada ou melhora a produção do condensador ajuda os operadores a reduzir as contas de energia e a prolongar a vida útil do equipamento:

Ummbient Temperature

Cada aumento de 1 °C na temperatura do ar ambiente aumenta a temperatura de condensação em aproximadamente 1,2–1,5 °C, aumentando a potência do compressor em 2–3% . Colocar condensadores em locais bem ventilados e sombreados é fundamental em climas quentes.

Acúmulo de incrustações e sujeira

Poeira, graxa ou incrustações nas aletas ou tubos do condensador adicionam resistência térmica. Estudos mostram uma Redução de 10–20% na transferência de calor de um condensador moderadamente sujo – traduzindo-se diretamente em custos de energia mais elevados.

Umirflow Restrictions

O ar de descarga quente que recircula de volta através do condensador (ciclo curto) aumenta a temperatura ambiente efetiva em 5–15 °C. O espaçamento adequado das paredes e outras unidades é essencial.

Carga de refrigerante

Tanto a sobrecarga quanto a subcarga afetam a condensação. A sobrecarga inunda o condensador com líquido, reduzindo a superfície de condensação ativa. A subcarga aumenta excessivamente o superaquecimento e a temperatura de descarga.

Gases não condensáveis

Umir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

Produtos condensadores Brozercool: engenharia para demandas do mundo real

Ums a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to mais de 80 países e regiões .

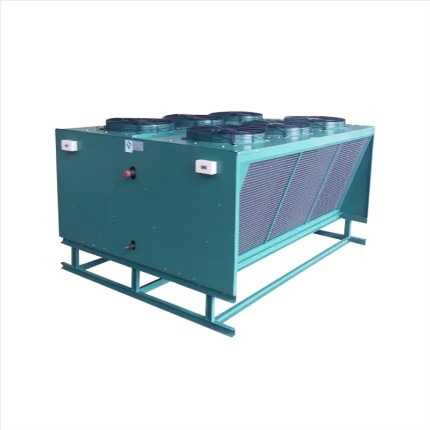

Umir-Cooled Condenser Series

Projetado para instalação externa com construção de bobina com tubo de cobre/alumínio, gabinete resistente à corrosão e opções de ventilador EC de velocidade variável. Disponível em configurações de descarga horizontal ou vertical para se adequar a diversos layouts de locais.

Unidades de condensação de compressão resfriadas a água

Unidades compactas montadas em skid que integram compressor, condensador de casco e tubo e controles. Adequado para câmaras frigoríficas, resfriamento de processos e resfriadores industriais onde há água disponível. Os valores do COP atingem 3,8–4,5 sob temperaturas favoráveis da água.

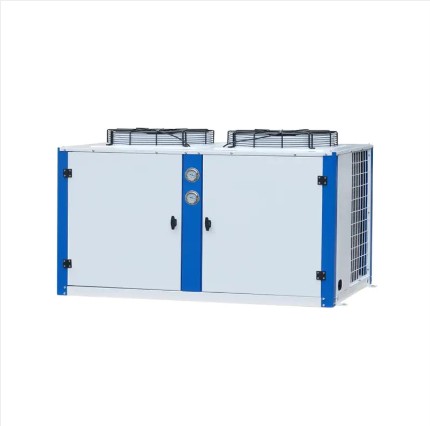

Umir-Cooled Condensing Units (Box & Open Type)

As unidades condensadoras de caixa oferecem gabinetes à prova de intempéries para colocação em telhados ou ao ar livre; as unidades do tipo aberto proporcionam menor custo e facilidade de manutenção em campo para instalações em salas de máquinas.

Parafuso de baixa temperatura e unidades paralelas

Desenvolvido especificamente para instalações de congelamento rápido e armazenamento refrigerado multitemperatura. Os circuitos condensadores são classificados para altas pressões de descarga e suportam refrigerantes, incluindo R404A, R449A, R744 (CO₂) e R290 (propano).

Dimensionamento do condensador: o que você precisa saber antes de especificar

O dimensionamento correto do condensador evita unidades subdimensionadas (pressão alta, desarmes) e unidades superdimensionadas (custo de capital desnecessário). Parâmetros principais a serem confirmados antes de selecionar um condensador:

• Calor total de rejeição (THR) = capacidade de refrigeração entrada de potência do eixo do compressor. Sempre dimensione de acordo com THR, não apenas com capacidade de resfriamento.
• Temperatura ambiente de projeto – use a temperatura de bulbo seco projetada de 1% para sua localização (por exemplo, 38 °C para o Oriente Médio, 35 °C para o sul da Europa).
• Temperatura de condensação alvo – normalmente temperatura ambiente de 10–15 °C para resfriamento a ar; água ambiente 5–8 °C para resfriamento a água.
• Tipo de refrigerante – O tamanho da bobina e da válvula do condensador varia significativamente entre R134a, R410A, R404A e CO₂.
• Umvailable footprint and airflow clearance – mínimo de 1,5–2 m em todas as faces de entrada de ar para condensadores refrigerados a ar.

Manutenção do condensador: melhores práticas para maximizar a vida útil

A manutenção adequada mantém os condensadores funcionando com desempenho nominal e pode reduzir os custos anuais de energia em 5–15% . Siga esta programação:

• Mensalmente: Inspecione e limpe as aletas da serpentina do condensador com ar de baixa pressão ou limpador de serpentina; verifique a condição das pás do ventilador e a tensão da correia.
• Trimestralmente: Medir e registrar subresfriamento e superaquecimento; verificar a pressão da cabeça em relação às curvas de projeto; verifique se há vazamentos de refrigerante.
• Umnnually: Bobinas de limpeza profunda; substitua os rolamentos do motor do ventilador, se necessário; inspecionar placas de tubos e aletas quanto a corrosão; verificar o conteúdo de gás não condensável em sistemas resfriados a água.
• Apenas refrigerado a água: Trate a água de resfriamento para manter o pH 7–8,5 e limitar os minerais formadores de incrustações; inspecione o interior do tubo quanto a incrustações ou biofilme a cada 2 anos.

Perguntas frequentes sobre condensadores

Qual é o objetivo principal de um condensador?

O objetivo principal é rejeitar o calor do sistema de refrigeração para o meio ambiente, ao mesmo tempo que converte o vapor refrigerante de alta pressão de volta em líquido para que o ciclo possa se repetir.

O que acontece se o condensador for muito pequeno?

Umn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

Como um condensador difere de um evaporador?

O evaporador absorve o calor do espaço que está sendo resfriado (o refrigerante evapora), enquanto o condensador rejeita esse calor para o exterior (o refrigerante condensa). Eles desempenham funções opostas de troca de calor no circuito de refrigeração.

Posso usar qualquer refrigerante em meu condensador existente?

Não. Os condensadores são projetados para faixas de pressão e propriedades de refrigerante específicas. Sempre confirme a compatibilidade com o fabricante antes de trocar de refrigerante, especialmente ao fazer a transição de HFCs para alternativas de menor GWP, como HFOs ou CO₂.

“Condensar” é o mesmo que “resfriar”?

Não exatamente. A condensação refere-se especificamente à mudança de fase de gás para líquido a pressão constante, que libera calor latente. Resfriamento é um termo mais amplo que inclui a remoção de calor sensível (queda de temperatura) sem mudança de fase. Em um condensador, tanto o dessuperaquecimento (resfriamento) quanto a condensação ocorrem sequencialmente.

Como posso saber se meu condensador precisa de limpeza?

Compare a temperatura de condensação atual com o valor de projeto para a mesma temperatura ambiente. Se a temperatura de condensação real for 3 °C ou mais acima da curva de projeto , serpentinas do condensador sujas ou bloqueadas são uma causa provável. A inspeção visual da superfície da bobina é a confirmação mais simples.

Quais refrigerantes os condensadores Brozercool suportam?

Os produtos de condensador e unidade condensadora Brozercool são compatíveis com uma ampla gama de refrigerantes, incluindo opções de substituição R22, R404A, R407C, R410A, R449A, R134a, R290 (propano) e R744 (CO₂), dependendo da série do produto. Consulte a ficha técnica do produto ou entre em contato com a equipe técnica da Brozercool para confirmar a correspondência certa para sua aplicação.
