Em sistemas de refrigeração industrial, evaporador A seleção (refrigerador de ar) determina diretamente o nível de consumo de energia do armazenamento refrigerado e a estabilidade da qualidade dos produtos armazenados. O tipo DL é adequado para armazenamento fresco acima de 0°C, o tipo DD para armazenamento refrigerado a -18°C e o tipo DJ para armazenamento de congelamento rápido abaixo de -25°C . As principais diferenças entre os três modelos estão no espaçamento das aletas, na capacidade de resfriamento e nos métodos de degelo. A seleção incompatível levará ao bloqueio por congelamento, aumento do consumo de energia ou deterioração do produto. A seleção deve considerar de forma abrangente a temperatura de armazenamento, as características do produto e a carga térmica, em vez de depender apenas da experiência.
Classificação e faixas de temperatura aplicáveis dos resfriadores de ar da série D
Os resfriadores de ar da série D comumente usados em armazenamento refrigerado industrial são divididos em três modelos com base na temperatura aplicável, cada um correspondendo a diferentes requisitos de refrigeração e ambientes de temperatura de armazenamento:
- Evaporador de alta temperatura tipo DL : Aplicável para temperaturas de armazenamento acima de 0 ° C, usado principalmente para armazenamento fresco de frutas, vegetais, ovos frescos, chá e sistemas de ar condicionado de grees oficinas.
- Evaporador de média temperatura tipo DD : Aplicável para temperaturas de armazenamento de -1°C a -18°C, adequado para armazenamento refrigerado de carne, peixe, sorvetes e outros alimentos congelados.
- Evaporador de baixa temperatura tipo DJ : Aplicável para temperaturas de armazenamento abaixo de -18°C, usado principalmente para armazenamento de congelamento rápido de carne fresca, peixe, bolinhos e outros alimentos, com temperaturas de armazenamento normalmente abaixo de -25°C.
As principais diferenças estruturais entre os três modelos são refletidas em espaçamento entre aletas and projeto de fluxo de ar . Sob condições de baixa temperatura, a umidade do ar condensa e congela na superfície do evaporador mais rapidamente, então o tipo DJ adota espaçamento de aletas maior (normalmente de 6 mm a 9 mm), enquanto o tipo DL tem espaçamento de aletas menor (aproximadamente 4 mm a 5 mm) para maximizar a área de troca de calor em ambientes de temperatura relativamente alta.
Comparação de parâmetros técnicos principais
| Parâmetro | Tipo DL (alta temperatura) | Tipo DD (temperatura média) | Tipo DJ (baixa temperatura) |
|---|---|---|---|
| Temperatura de armazenamento aplicável | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Espaçamento das barbatanas | 4,0 ~ 4,5mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0mm |
| Diferença de temperatura de projeto (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Método de descongelamento | Descongelamento Natural ou Aquecimento Elétrico | Descongelamento elétrico/spray de água | Degelo elétrico/degelo a gás quente |
| Refrigerantes Aplicáveis | R22/R404A/R507 | R22/R404A/R507 | R22/R404A/R507 / NH₃ |
| Aplicações Típicas | Armazenamento fresco, oficina AC | Armazenamento Frigorífico, Logística da Cadeia Fria | Armazenamento de congelamento rápido, freezers rápidos |
Conforme mostrado na tabela acima, à medida que a temperatura de armazenamento diminui, o espaçamento das aletas deve aumentar de acordo para evitar que as camadas de gelo bloqueiem as passagens de ar. A diferença de temperatura projetada (DTD) dos evaporadores de baixa temperatura do tipo DJ é normalmente controlada em 5°C a 7°C , inferior a 8°C a 10°C do tipo DL, para manter maior umidade relativa durante processos de congelamento rápido e reduzir a perda de alimentos por desidratação.
Estrutura do evaporador e princípio de funcionamento
Composição dos componentes principais

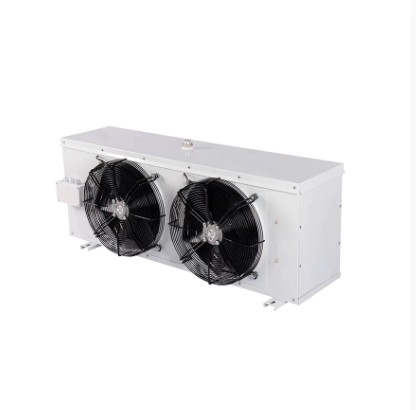

Os refrigeradores de ar industriais consistem principalmente em cinco componentes: serpentinas de troca de calor de resfriamento, ventiladores axiais, distribuidores de líquidos, dispositivos de degelo e recipientes de drenagem . O refrigerante saturado de baixa temperatura e baixa pressão entra no evaporador através de uma válvula de expansão termostática, evaporando e absorvendo calor dentro dos tubos de troca de calor. O ventilador força o ar a fluir através das superfícies das aletas, removendo o calor do armazenamento refrigerado para obter resfriamento.
Fatores que afetam a eficiência da troca de calor
O efeito real de resfriamento de um evaporador é limitado por vários fatores:
- Velocidade e volume do ar : A velocidade do ar insuficiente leva a uma troca de calor inadequada, enquanto a velocidade excessiva aumenta o consumo de energia do ventilador e pode desidratar as superfícies dos alimentos. No armazenamento industrial de congelamento rápido, a velocidade do ar é normalmente projetada entre 3 m/s e 5 m/s.
- Limpeza das barbatanas : O acúmulo de poeira e óleo pode reduzir o coeficiente de transferência de calor em 15% a 30%; a limpeza regular é essencial para manter a eficiência energética.
- Espessura da camada de gelo : Quando a espessura do gelo excede 3 mm, a resistência térmica do lado do ar aumenta significativamente, reduzindo potencialmente a capacidade de refrigeração em mais de 20%; o descongelamento oportuno é obrigatório.
- Superaquecimento de fornecimento de líquido : O superaquecimento adequado (normalmente de 3°C a 8°C) evita o acúmulo de líquido no compressor, ao mesmo tempo que garante a utilização eficaz da área de troca de calor do evaporador.
Cálculo de seleção e avaliação de carga térmica
Evaporador a seleção não pode basear-se apenas na experiência; cálculos de carga térmica são obrigatórios. A carga térmica total de um armazenamento refrigerado consiste nos seguintes componentes:
- Carga térmica do gabinete : Calor transferido através de paredes, telhados e pisos, proporcional à espessura do isolamento e à diferença de temperatura.
- Carga térmica do produto : Calor liberado durante o resfriamento ou congelamento do produto, que pode representar mais de 60% do total no armazenamento de congelamento rápido.
- Carga térmica de ventilação : Calor trazido pelo ar quente externo quando as portas do frigorífico são abertas ou durante a ventilação.
- Carga térmica do motor e da iluminação : Calor gerado pelos motores dos ventiladores e luminárias durante a operação.
- Carga térmica de operação de pessoal : Calor emitido pelos trabalhadores durante as operações no interior do armazém.
A seleção deve incluir um Margem de segurança de 10% a 15% com base na carga térmica total calculada para levar em conta condições climáticas extremas ou flutuações no giro do produto. Além disso, a capacidade nominal de refrigeração do evaporador deve ser corrigida com base nas condições operacionais reais (temperatura de armazenamento, temperatura de evaporação, temperatura de condensação), utilizando curvas de desempenho fornecidas pelo fabricante como base de correção.
Estratégias de Descongelação e Gestão de Eficiência Energética
Comparação de métodos comuns de descongelamento
| Método de descongelamento | Princípio | Cenários Aplicáveis | Características Energéticas |
|---|---|---|---|
| Degelo Elétrico | Tubos de aquecimento elétrico aquecem aletas | Armazenamento refrigerado pequeno e médio | Maior consumo de energia, estrutura simples |
| Descongelamento por spray de água | Pulverização de água à temperatura ambiente | Armazenamento refrigerado de médio a grande porte | Alto consumo de água, descongelamento rápido |
| Descongelamento com gás quente | Calor de descarga do compressor | Grande armazenamento de congelamento rápido, sistemas de amônia | Eficiência energética ideal, sistema complexo |
Recomendações de configuração do ciclo de descongelamento
A frequência de degelo deve ser ajustada dinamicamente com base na frequência de abertura da porta, no teor de umidade do produto e na velocidade de congelamento do evaporador. Para armazenamento de congelamento rápido abaixo de -25°C, o descongelamento com gás quente é recomendado a cada 4 a 6 horas , com cada ciclo de degelo controlado dentro de 15 a 20 minutos. O descongelamento frequente causa flutuações na temperatura de armazenamento que afetam a qualidade dos alimentos; intervalos excessivamente longos levam ao acúmulo de gelo, aumento da resistência do ar e aumento do consumo de energia do ventilador.
Fundamentos de instalação e manutenção
A instalação adequada e a manutenção regular são essenciais para a operação eficiente do evaporador a longo prazo:
- Posição de instalação : Os refrigeradores de ar devem ser instalados na parte superior ou no alto das paredes laterais da câmara frigorífica, com saídas de ar voltadas para a direção da porta para criar uma distribuição uniforme do fluxo de ar e evitar o sopro direto de ar frio sobre os produtos.
- Calibração de Nível : A unidade deve ser instalada horizontalmente; a inclinação causará uma drenagem deficiente da água de descongelamento, levando ao acúmulo ou transbordamento de água na bandeja de drenagem.
- Autorização Aérea de Retorno : Pelo menos 300 mm de retorno de ar deve ser mantido entre o evaporador e as paredes ou pilhas de produtos para garantir a circulação de ar desobstruída.
- Limpeza regular : Limpe as aletas trimestralmente com escovas macias ou jatos de água de baixa pressão para remover poeira e óleo; inspecione as pás do ventilador quanto a deformação e os rolamentos do motor quanto à lubrificação.
- Detecção de Vazamento e Isolamento : Realizar verificações anuais de estanqueidade nas tubulações de refrigeração; certifique-se de que as camadas de isolamento nas linhas de fornecimento de líquido e sucção permaneçam intactas para evitar perda de frio e condensação.
Emergindo Evaporador Tendências tecnológicas
À medida que a indústria da refrigeração exige maior eficiência energética e conformidade ambiental, a tecnologia dos evaporadores continua a evoluir:
- Tecnologia de ventilador de frequência variável : Ajustando a velocidade do ventilador para corresponder às cargas de calor reais, é possível obter economias de energia de 20% a 35% em comparação com ventiladores de frequência fixa, reduzindo ao mesmo tempo as flutuações de temperatura de armazenamento.
- Nano Revestimentos Anticorrosivos : Revestimentos hidrofílicos ou anticorrosivos nas superfícies das aletas retardam a corrosão em névoa salina e ambientes ácidos, prolongando a vida útil do equipamento em mais de 30%.
- Compatibilidade do sistema transcrítico CO₂ : À medida que o R744 (CO₂) se torna mais predominante na logística de baixa temperatura, os projetos de evaporadores resistentes a alta pressão (até 120 bar) representam uma nova direção tecnológica.
- Controle Inteligente de Degelo : Aciona o degelo com base em sensores de espessura de gelo ou sinais diferenciais de pressão, substituindo o tradicional degelo temporizado, reduz ciclos de degelo desnecessários e melhora o COP do sistema.
Essas tecnologias não apenas reduzem os custos operacionais de armazenamento refrigerado, mas também respondem às tendências globais da indústria em direção à redução de carbono dos refrigerantes e à melhoria da eficiência energética.
