Acessórios para equipamenparas de refrigeração não são componentes secundários — são elementos essenciais que determinam o desempenho geral do sistema. O uso de acessórios de baixa qualidade pode aumentar o consumo de energia do sistema em 15% a 30%, aumentar as taxas de falhas em 2 a 3 vezes e reduzir a vida útil do equipamento em mais de 40%. Portanto, investir emenção profissional suficiente na seleção, instalação e manutenção de acessórios é a garantia fundamental para alcançar uma operação eficiente, estável e duradoura dos sistemas de refrigeração.
Acessórios para compressores: o coração do sistema de refrigeração
Como fonte de energia do ciclo de refrigeração, a confiabilidade dos acessórios do compressor impacta diretamente a eficiência do resfriamento e a segurança operacional.
Principais tipos e funções de acessórios
- Aquecedor do cárter: Evita a migração do refrigerante para o compressor durante o desligamento, evitando o acúmulo de líquido na partida
- Silenciadores e amortecedores de vibração: Reduzem o ruído operacional e minimizam os danos por fadiga por vibração mecânica na tubulação

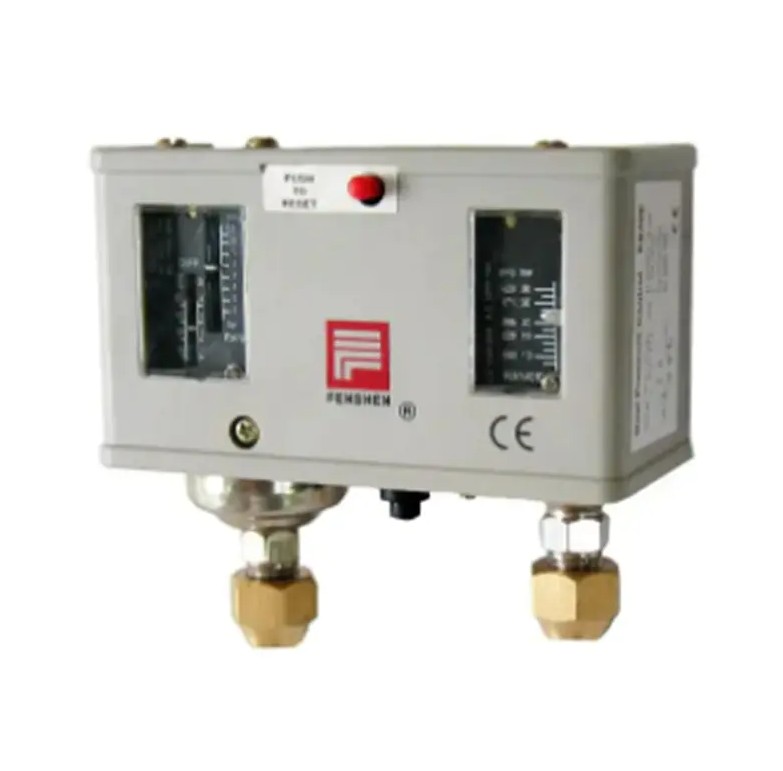

- Chaves de proteção de alta/baixa pressão: Desligam automaticamente a energia quando a pressão está anormal, evitando danos ao compressor
- Visor de óleo e filtro de óleo: Monitore o status do lubrificante em tempo real, garantindo a limpeza do sistema de lubrificação
Critérios de seleção e referência de dados
Tomando como exemplo os compressores scroll herméticos, a dureza dos amortecedores de vibração correspondentes deve ser controlada dentro da Shore A 50 a 70 graus , com taxa de compressão definida abaixo 15% . Se os amortecedores de vibração envelhecerem e falharem, a amplitude de vibração do compressor pode aumentar em 3 a 5 vezes , aumentando significativamente a probabilidade de rachaduras na solda da tubulação.
A precisão da ação dos pressostatos de proteção de alta/baixa pressão deve atingir ±0,02MPa , com tempo de resposta não superior 0,5 segundos . Chaves de proteção inferiores podem apresentar erros de ±0,1 MPa , deixando de intervir prontamente quando começam as anomalias de pressão, causando facilmente a queima do compressor.
Acessórios para sistemas de troca de calor: suporte fundamental para eficiência e confiabilidade
Os acessórios para condensadores e evaporadores têm um impacto decisivo na eficiência da transferência de calor, na resistência à corrosão e na limpeza do sistema.
Acessórios para condensador central
O ventilador do condensador é o acessório principal dos condensadores resfriados a ar e seu fluxo de ar e pressão estática devem corresponder ao projeto do condensador. Para condensadores comuns do tipo aleta, cada 1kW de rejeição de calor normalmente requer 180 a 250 m³/h do fluxo de ar. Se o fluxo de ar do ventilador for insuficiente 20% , a temperatura de condensação aumentará em 5 a 8 ℃ , e o consumo de energia do sistema aumentará em 12% a 18% consequentemente.
Revestimentos protetores de aletas (como folha de alumínio hidrofílica e revestimentos anticorrosivos) podem prolongar a vida útil do condensador, 30% a 50% . Em ambientes costeiros com alto teor de sal, as aletas de alumínio desprotegidas podem desenvolver perfuração severa por corrosão dentro 2 a 3 anos , enquanto as barbatanas revestidas podem durar 8 a 10 anos .
Principais acessórios do evaporador
A seleção dos acessórios de degelo do evaporador afeta diretamente a eficiência operacional dos equipamentos de baixa temperatura. O degelo elétrico e o degelo a gás quente são dois métodos convencionais:
| Item de comparação | Degelo Elétrico | Descongelamento com gás quente |
|---|---|---|
| Tempo de descongelamento | 15 a 25 minutos | 8 a 15 minutos |
| Aumento do consumo de energia | Superior (eletricidade adicional) | Inferior (utiliza o calor do compressor) |
| Flutuação da temperatura ambiente | Maior (até 5 a 8 ℃) | Menor (normalmente 2 a 4℃) |
| Cenários Aplicáveis | Pequenas câmaras frigoríficas, vitrines | Câmaras frigoríficas de médio a grande porte, refrigeração industrial |
Acessórios de controle e aceleração: os heróis desconhecidos da regulamentação precisa
Válvulas de expansão, válvulas solenóides e vários controladores são o centro nevrálgico que permite que os sistemas de refrigeração obtenham regulação precisa e operação com eficiência energética.
Seleção de válvula de expansão e controle de superaquecimento
A seleção da válvula de expansão termostática deve considerar de forma abrangente o tipo de refrigerante, a faixa de temperatura de evaporação e a capacidade de resfriamento do sistema. A configuração de superaquecimento é normalmente 3 a 6K (condições de ar condicionado) ou 5 a 8K (condições de baixa temperatura). Para cada 1K aumento no desvio de superaquecimento, o coeficiente de desempenho do sistema (COP) pode diminuir em 2% a 4% .
As válvulas de expansão eletrônica (EEV), em comparação com as válvulas de expansão termostáticas tradicionais, podem melhorar a precisão do controle de superaquecimento para ±0,5K , conseguindo 10% a 20% economia de energia em sistemas de frequência variável. No entanto, seus controladores e sensores correspondentes custam mais, tornando-os mais adequados para sistemas comerciais ou industriais de médio a grande porte.
Função Coordenada de Válvulas Solenóides e Filtros Secadores
A posição de instalação e a seleção das válvulas solenóides impactam diretamente a segurança do sistema:
- Válvula solenóide da linha de líquido: Corta o fluxo de refrigerante líquido para o evaporador durante o desligamento, evitando o acúmulo de líquido, com tempo de resposta menor que 1 segundo
- Válvula solenóide de bypass: Usada para degelo com gás quente ou regulação de capacidade, exigindo vida mecânica superior a 1 milhão de ciclos
- Filtro secador: A precisão da filtragem deve atingir 20 a 40 mícrons , com capacidade de absorção de água correspondente à carga do sistema, normalmente 3 a 5g de peneira molecular por 1kg de refrigerante
Quando a queda de pressão do filtro secador excede 0,05MPa , ele deve ser substituído imediatamente. Caso contrário, não só aumenta o consumo de energia, mas também pode causar aumento do gás flash antes do estrangulamento, reduzindo a capacidade de refrigeração em 5% a 10% .
Conexão de tubulação e acessórios de vedação: a tábua de salvação frequentemente negligenciada do sistema
Tubos de cobre, conexões, válvulas e materiais de vedação são os vasos sanguíneos e as juntas do sistema de refrigeração. Sua qualidade e mão de obra de instalação determinam diretamente a integridade e a confiabilidade da vedação do sistema.
Seleção de material de tubo de cobre e espessura de parede
Os sistemas de refrigeração devem utilizar tubos de cobre sem costura desoxidados com fósforo (TP2 ou C12200), com teor de fósforo controlado em 0,015% a 0,040% , inibindo efetivamente a fragilização por hidrogênio durante a soldagem em alta temperatura. A espessura da parede do tubo de cobre deve ser determinada com base na pressão de trabalho e no diâmetro do tubo:
| Diâmetro Externo (mm) | Espessura de parede recomendada (mm) | Pressão Máxima de Trabalho (MPa) | Aplicação Típica |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Linha de líquido AC residencial |
| 9.52 | 0.8 | 3.5 | Linha de sucção AC comercial |
| 12.7 | 1.0 | 3.8 | Câmaras frigoríficas pequenas e médias |
| 19.05 | 1.2 | 3.2 | Grandes sistemas industriais |
Processo de soldagem e materiais de vedação
A soldagem de tubos de cobre deve usar metal de adição para brasagem à base de prata ou cobre-fósforo, com profundidade de penetração da solda atingindo mais de 80% da espessura da parede do tubo. Após a soldagem, são necessários testes de purga de nitrogênio e vazamento de pressão. A pressão de teste deve ser 1,15 a 1,25 vezes a pressão de trabalho do projeto, com tempo de espera não inferior a 24 horas e queda de pressão não superior 0,02 MPa .
As juntas de vedação devem utilizar materiais especializados resistentes a refrigerantes e baixas temperaturas. As juntas de borracha comuns endurecem e tornam-se quebradiças em ambientes de baixa temperatura, causando vazamentos. As juntas de vedação de refrigeração especializadas mantêm boa elasticidade e desempenho de vedação mesmo em -40°C .
Acessórios de controle elétrico e proteção: a linha final de defesa para uma operação segura
A qualidade e a racionalidade de configuração dos acessórios elétricos são fundamentais para evitar danos aos equipamentos e garantir a segurança das pessoas.
Requisitos de precisão do controlador de temperatura e do sensor
A precisão do controlador de temperatura deve atingir ±0,5℃ (câmaras frigoríficas de precisão requerem ±0,2℃ ). Os sensores de temperatura NTC normalmente têm valores B de 3435K a 3950K , com resistência de aproximadamente 10kΩ at 25℃ . A instalação do sensor deve evitar a exposição direta a correntes de ar frio ou quente; caso contrário, os erros de medição podem atingir 3 a 5 ℃ , causando ciclagem frequente do compressor, aumento do desgaste e maior consumo de energia.
Configuração de proteção contra sobrecarga e vazamento
A proteção contra sobrecarga térmica do compressor deve ser ajustada em 110% a 125% de corrente nominal. Para compressores trifásicos, também são necessários protetores de perda de fase e de sequência de fases para evitar queima do motor devido a anomalias de energia. Os dispositivos de corrente residual devem ter uma corrente nominal de disparo que não exceda 30mA e tempo de disparo menor que 0,1 segundos —este é o requisito básico para garantir a segurança pessoal.
Os contatos do contator devem ter uma classificação atual com 20% a 30% margem para lidar com a corrente de partida. Os contatos inferiores do contator podem queimar e soldar dentro 1 a 2 anos sob condições de ciclos frequentes, causando falhas graves onde o compressor não consegue parar ou dar partida.
Estratégia de manutenção de acessórios: a prevenção supera o reparo
Estabelecer um sistema científico de manutenção de acessórios pode reduzir o tempo de inatividade não planejado em mais de 70% e reduzir custos de manutenção 40% a 60% .
Lista de verificação e cronograma de inspeção regular
- Inspeção mensal: Status operacional do ventilador, queda de pressão do filtro, estanqueidade da conexão elétrica
- Inspeção trimestral: Superaquecimento da válvula de expansão, sensibilidade de ação da válvula solenóide, envelhecimento do amortecedor de vibração
- Inspeção semestral: teor de umidade do filtro secador, calibração do pressostato, comparação da precisão do sensor
- Inspeção anual: corrosão da solda da tubulação, teste de resistência de isolamento, verificação da função do dispositivo de proteção
Critérios de decisão de substituição de acessórios
A substituição de acessórios não deve esperar até a falha completa, mas deve ser abordada proativamente com base nas tendências de degradação do desempenho. A seguir estão os limites de substituição recomendados para acessórios principais:
| Nome do acessório | Condição de gatilho de substituição | Vida útil máxima recomendada |
|---|---|---|
| Filtro Secador | A queda de pressão excede 0,05 MPa ou o teor de umidade excede o padrão | 2 a 3 anos |
| Amortecedores de vibração | A deformação por compressão excede 30% da espessura original | 3 a 5 anos |
| Contatores | A área de erosão de contato excede 20% | 5 a 8 anos |
| Rolamentos do motor do ventilador | Ruído operacional anormal ou vibração excessiva | 5 a 7 anos |
| Juntas de vedação | Aparecem sinais de endurecimento, rachaduras ou vazamento | Substitua durante cada inspeção de desmontagem |
Gestão de estoque e resposta a emergências
Para equipamentos críticos, recomenda-se estocar acessórios principais propensos ao desgaste, incluindo: chaves de proteção de compressores, filtros secadores, bobinas de válvula solenóide, capacitores de ventilador e materiais de vedação comumente usados. Um estoque de segurança razoável pode reduzir o tempo de reparo 3 a 7 dias to algumas horas . Isto é especialmente importante para cadeias frigoríficas de alimentos e câmaras frigoríficas farmacêuticas, onde as perdas por tempo de inatividade excedem em muito o valor dos próprios acessórios.
Conclusão: Visualizando o valor acessório por meio do pensamento sistêmico
A seleção e manutenção de acessórios para equipamentos de refrigeração é essencialmente uma otimização dos custos totais do ciclo de vida do sistema. O investimento inicial em acessórios de qualidade pode gerar retornos de 3 a 5 vezes através da redução do consumo de energia, menos falhas e maior vida útil. Negligenciar a qualidade e a manutenção dos acessórios pode parecer economizar custos a curto prazo, mas na verdade gera riscos ocultos a longo prazo de alto consumo de energia, falhas frequentes e redução da vida útil do equipamento. Somente integrando acessórios no planejamento geral do sistema e estabelecendo um sistema de gerenciamento completo, desde a seleção e instalação até a manutenção, os equipamentos de refrigeração podem realmente alcançar uma operação eficiente, confiável e econômica.
